안녕하세요。

지난 시간에 이어 이글캐드를 활용한 회로설계 PART-4를 시작하겠습니다。



체험판 다운로드 | Fusion 360 | 오토데스크



지난 시간에는 LED-FLASH 회로도를 작성했고요, 이 회로도를 가지고 PCB 설계를 시작해 보도록 하겠습니다.



1) 회로도에서 PCB설계로 변경하기

• 회로도 화면에서 아래 표시된 버튼을 누릅니다.
• SCH --> Schematic (회로도)
• BRD --> Board (보드)의 준말로 보시면 됩니다. PCB Board라는 말로 사용하거든요

LED-Flash 회로도

• 누르시면 다음과 같이 변환됩니다.

LED-Flash PCB도

• 왼쪽에 부품들이 모여있고, 오른쪽에는 직사각형 모양이 있습니다. 왼쪽에 있는 부품들은 저희가 다운로드한 회로부품의 Library에 있는 실제 부품의 Outline과 Footprint입니다. Outline은 부품의 실제 외형이고 Footprint란 회로부품이 실장 되기 위한 랜드입니다. 잘 모르셔도 됩니다^^.  그리고 오른쪽에 있는 사각형은 PCB외형입니다. 어느 정도의 사이즈 인지 실측해 볼까요? 아래 포인트 부분의 Dimension을 누르고 실측해 보면 됩니다.

PCB도

PCB도

• 실측해 보니 160 x 100 mm 이군요. 기본적으로 sch에서 brd로 변경 시 직사각형 모양으로 PCB 외형이 자동 설정됩니다. 변경 없이 그대로 설계한다면 이 사이즈대로 PCB가 제작되는 거죠. 우선 회로부품들을 PCB 안으로 layout(배치) 한 후 배선작업이 마무리되면 PCB 사이즈를 줄이던지 늘리던지 해야 합니다. 늘어나는 것은 어쩔 수 없지만 PCB 사이즈에 따라서 비용이 달라지기 때문에 최대한 콤팩트하게 설계해서 PCB 사이즈를 줄여야 합니다. 우선 부품을 배치해 보도록 하겠습니다.
• 다음과 같이 배치를 완료하였습니다. 배치를 위해서 회로부품의 십자 표시가 되어 있는 부분에 마우스 커서를 올리고 왼쪽을 클릭하시면 되고 그 상태에서 마우스를 이동하시면 부품이 이동됩니다. 그리고 마우스 오른쪽을 누르면 90도씩 회전이 됩니다. 선이 가급적이면 안 꼬이게 회전시키신 후 배치하고 싶은 곳에 마우스 왼쪽을 누르시면 배치가 됩니다. 그리고 배치 후 PCB 외곽선을 누르고 드래그하시면 사이즈 조정이 가능합니다.

PCB도

• 저는 위의 그림처럼 배치하고 PCB사이즈도 줄였습니다. 사이즈를 배치한 규격대로 줄이니 대략 80 x 85 정도 나오는군요.

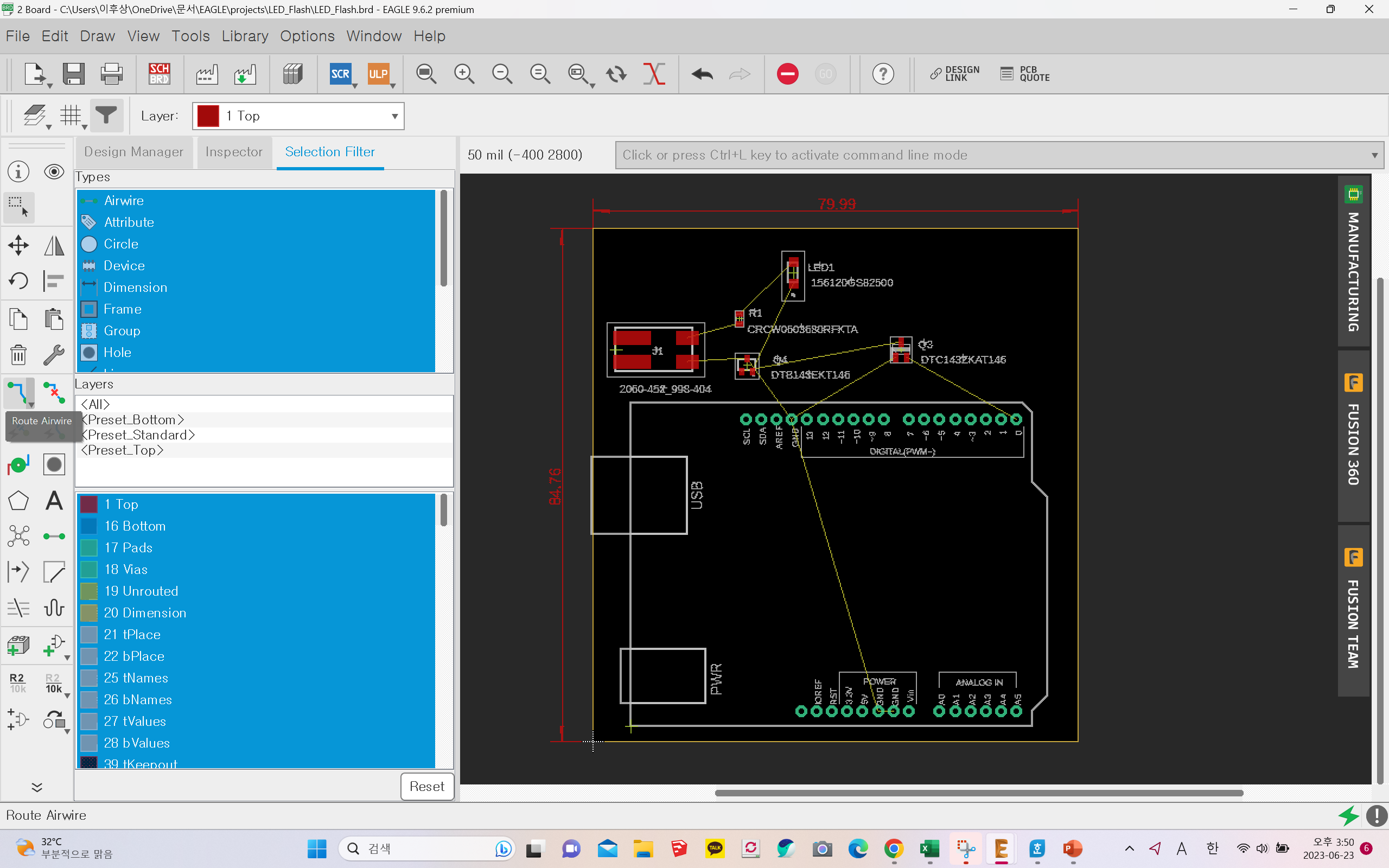

• 다음 스텝은 배선입니다. route airwire를 눌러줍니다. 배선의 폭이라던가 배선을 어떤식으로 할 건지 세팅을 우선 해 줘야 합니다만 우선 맛보기로 쭈욱 진행해 보도록 하겠습니다.

PCB도

PCB도

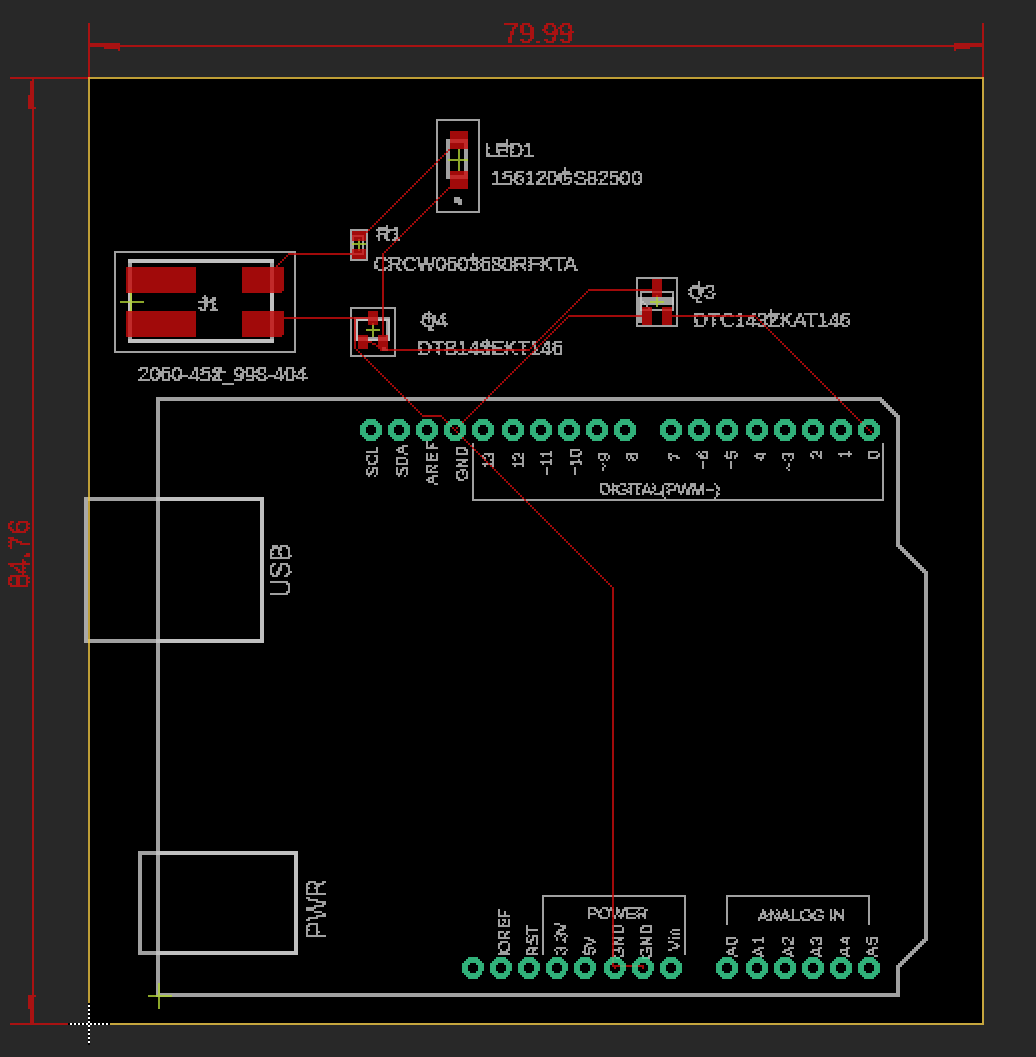

• 위와 같이 배선을 완료하였습니다.

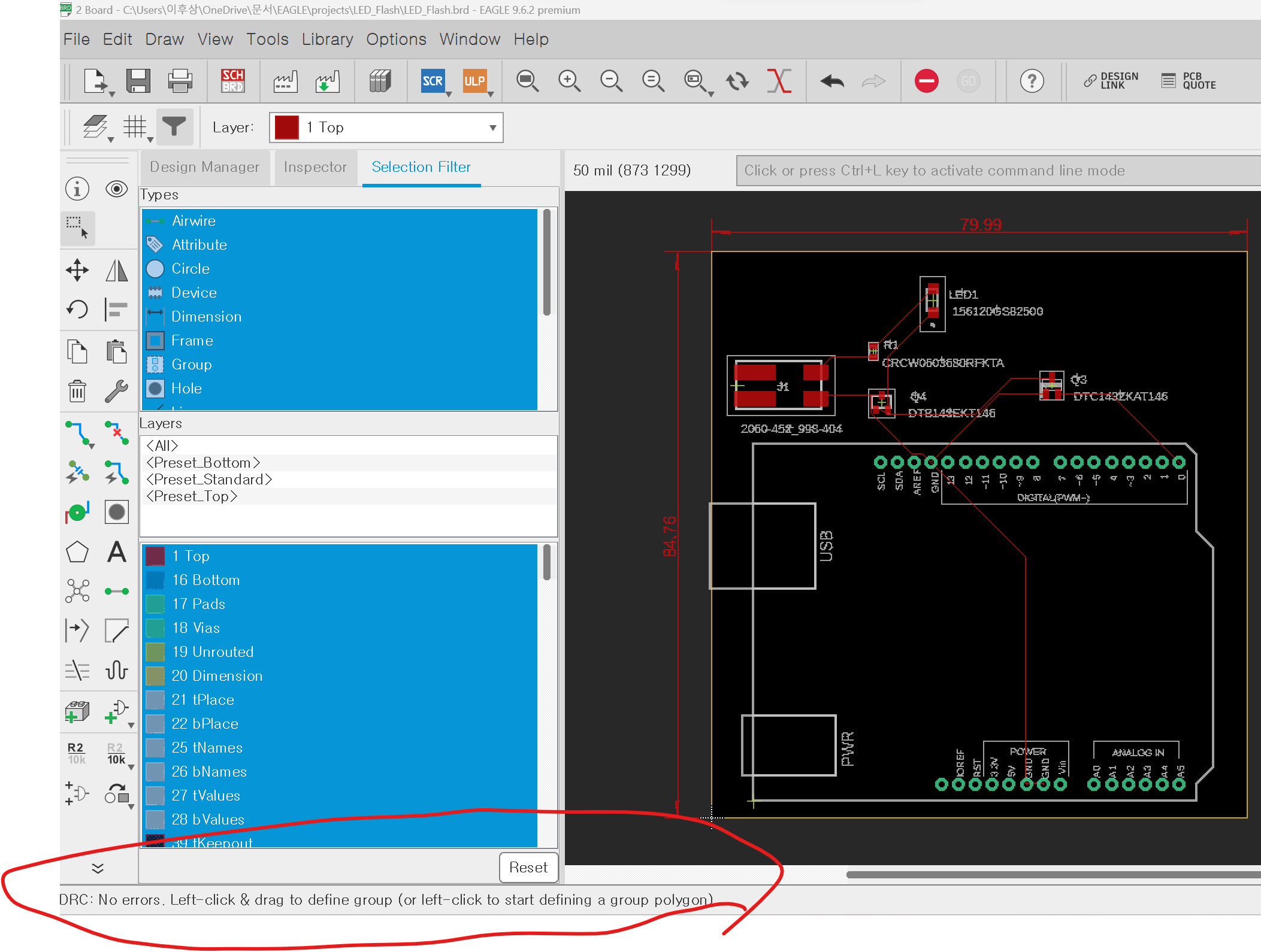

• 그럼 배선이 잘 되었는지 확인하는 과정을 거치겠습니다. DRC 체크 버튼을 누릅니다. DRC는 문제없이 배선이 잘 되었는지 자동적으로 확인해 주는 기능입니다. 다행히 No errors라고 뜨네요. 문제가 없다는 내용입니다.

DRC Check

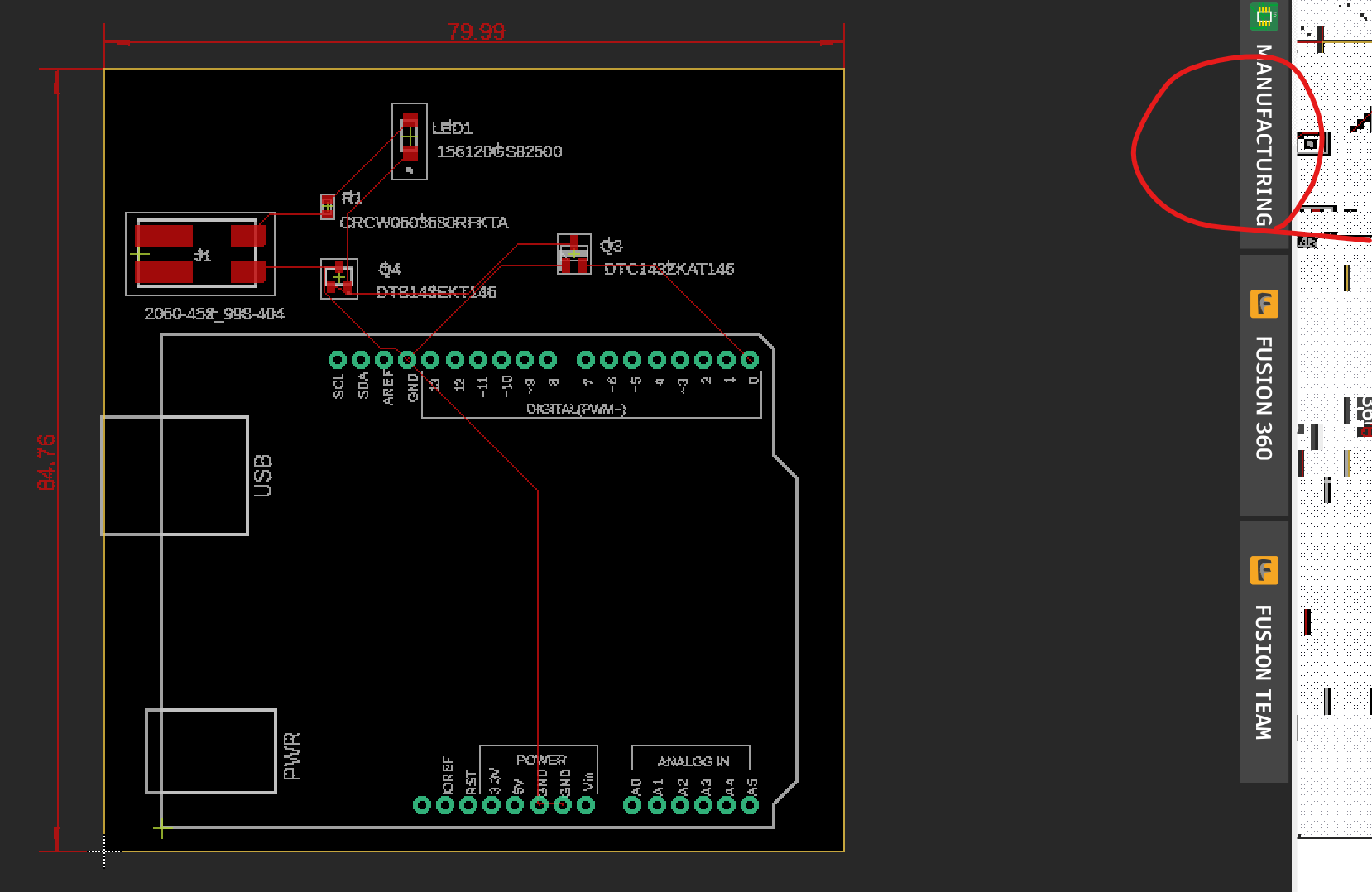

• 여기까지만 해도 PCB제작이 가능합니다. 여기까지 완성된 PCB가 어떻게 생겼는지 확인해 볼까요?  아래 표시한 Manufacturing을 클릭합니다.

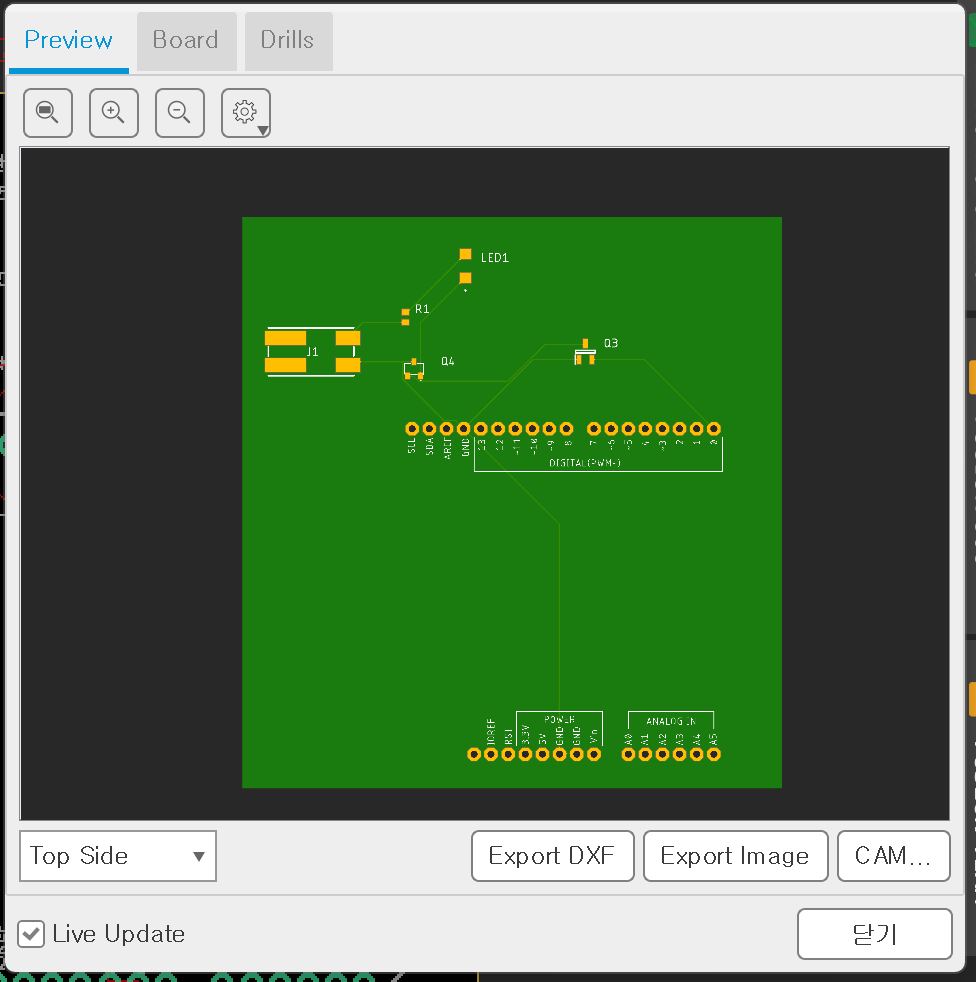

• 클릭을 하면 아래와 같이 PCB가 어떻게 제작되어 나오는지 확인이 가능합니다.

PCB도



어떠신가요?

따라하다 보니 시스템설계 - 회로설계 - PCB설계까지 마무리되었네요~.

전자 전공자가 아니라며 이해하기가 어려울 수 있는데, 회로라는 게 그리 어렵지는 않아요.



지금은 무작정 따라 하기 과정이라고 생각하시고, 그냥 따라오시면 됩니다.

그럼 다음시간에는 다운로드한 회로부품의 Library에 포함되어 있는 3D 데이터를 활성화시켜보도록 하겠습니다.

이게 바로 Fusion360과 Eagle CAD를 통합한 파워풀한 기능 중에 하나거든요~



그럼 다음 포스팅에서 만나요~
