5. FUSION360으로 PCB 외형도 그리기
오늘은 Fusion360으로 PCB 외형도를 그려 보도록 하겠습니다. 저는 아두이노 우노보드를 MCU역할로 사용할 예정이기 때문에 신규 제작할 PCB에 아두이노 우노 보드를 끼워서 사용할 예정입니다.
그럼 아두이노 우노보다 사이즈가 커야겠군요. 아두이노 우노 보드의 사이즈부터 측정을 시작해 보겠습니다.
1. 아두이노 우노 사이즈 측정하기
아두이노 우노 사이즈를 측정하니 [ 가로 x 세로 = 53.34 x 68.58 ] 로 측정이 됩니다. 이 아두이노 우노 보드에 끼울 PCB를 설계할 예정이기 때문에 이것보다는 큰 사이즈로 제작을 할 예정입니다. 그리고 PCB상태로 평가를 진행해야 하기 때문에 서포터를 세울 구멍을 4개 뚫겠습니다. 구멍 사이즈는 지름 3.4mm로 하겠습니다.
그럼 PCB 사이즈를 확정하고 진행하겠습니다.
- 가로 x 세로 = 55 x 80
- Hole = 3.4
2. Fusion360으로 PCB외형 그리기
참고로 전 전문적인 기구 설계자가 아니기 때문에 fusion360을 잘 못합니다.
그냥 PCB 외형도정도 그리는 수준입니다. 이해해 주세요.
1) Fusion360을 실행합니다. 필요하신분들은 아래 fusion360 무료버전 다운로드하세요.
체험판 다운로드 | Fusion 360 | 오토데스크
Fusion 360의 30일 무료 체험판을 다운로드하려면 다운로드 프로세스를 탐색하세요.
www.autodesk.co.kr
2) Fusion360이 실행되면 [ 작성-스케치작성 ] 을 실행해 주세요.
3) 스케치 작성을 누른 후 '평면 또는 평면할 면 선택'을 눌러줍니다. 스케치는 2D에서 그림을 그리는 겁니다. 그래서 XYZ 면에서 어떤 면에서 2D 상태로 스케치를 할 건지 선택하라는 의미입니다. 그럼 XY평면을 선택하겠습니다.
4) 평면을 선택하면 다음과 같은 창이 뜨고 XY 평면위에 PCB를 스케치하면 됩니다.
- PCB 사이즈는 55 X 80 으로 하고
- 홀은 3.4로 뚫겠습니다.
- PCB 직각부분은 손이 다칠 수도 있으니 모깍기(판금이라고 표시된 부분)를 5로 하겠습니다.
5) 다 그렸습니다. ㅠㅠ 2분도 안걸리네요. 여기에서는 스케치를 어떻게 하는지 다루지 않겠습니다. 유튜브 영상 30분만 보시면 다들 하실수 있어요.
6) 스케치가 완성이 되면 오른쪽 위 판넬 보시면 '스케치 마무리'라는 녹색바탕에 하얀색 체크버튼이 있습니다. 그걸 누르시면 스케치가 마무리 됩니다. 이 상태는 우리가 2D 상태로 마무리 된 상태이기 때문에 PCB의 두께는 0입니다. PCB는 1.6T로 개발할 예정이기 때문에 1.6T 두께를 넣어주는 작업을 하겠습니다.
7) PCB 두께 1.6T 넣어주기를 위해 "E"버튼을 누릅니다. 마우스 오른쪽 버튼을 누른 상태에서 마우스를 드래그하면 3D 형태로 볼 수 있습니다. E(Extrude)버튼은 2D 평면을 돌출 키는 기능을 합니다. 돌출 시키켜야 하는 PCB 평면을 선택합니다.
8) PCB 평면을 누른 후 위방향으로 1.6mm 돌출시키기기 위해 1.6을 입력해 줍니다. 그리고고 확인버튼을 눌러줍니다.
9) 확인 버튼을 눌러주면 다음과 같이 됩니다. 이걸로 작업이 마무리 된 게 아니고 다음 한단계를 더 거쳐야합니다.
10) 작성-PCB작성-독립PCB 작성을 선택합니다.

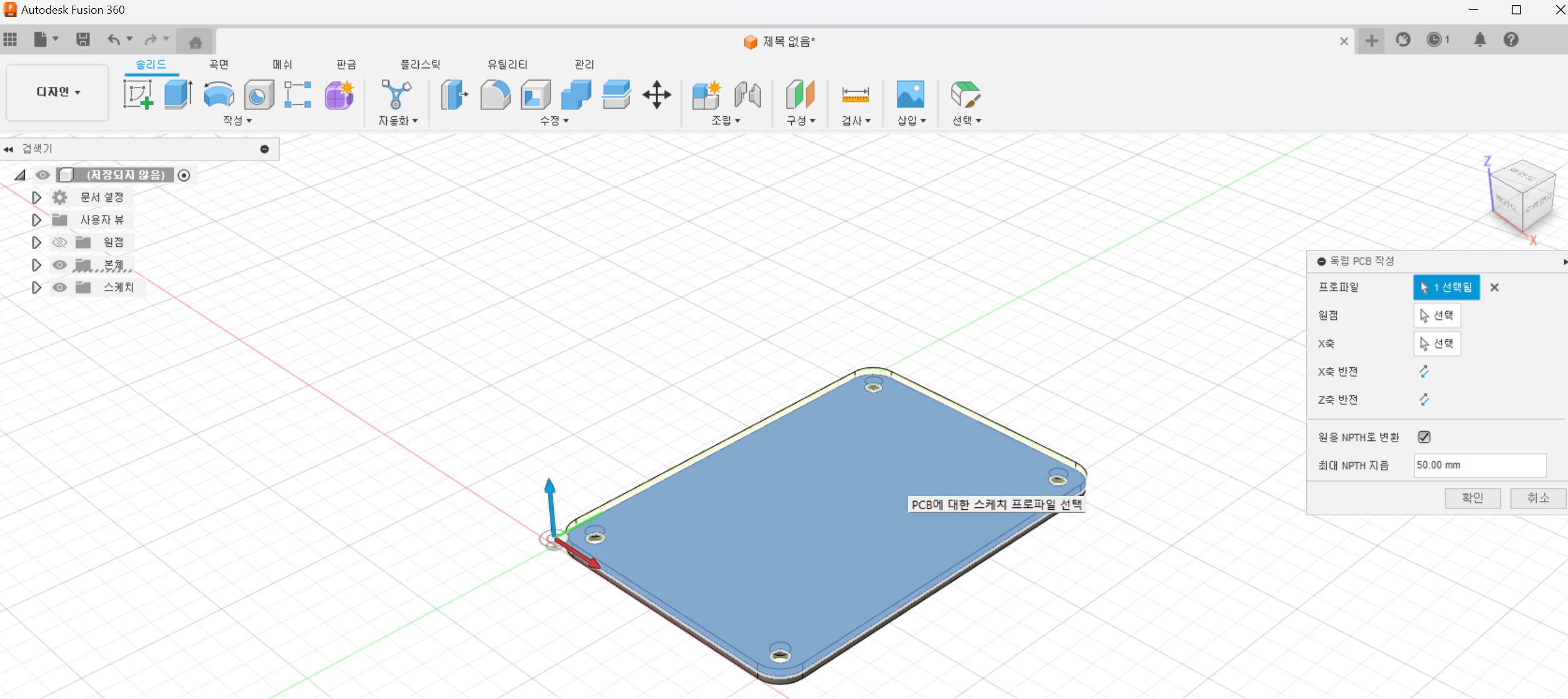

11) PCB에 대한 스케피 프로파일 선택을 위해 PCB를 한번 클릭해주고 확인버튼을 줄러줍니다.
12) 3D PCB가 완성되었습니다. 이제 저장버튼을 눌러 파일을 저장해 줍니다. 그러면 완료입니다.
이후 작업
PCB의 외형 3D 작업이 완료가 되었습니다. 그럼 eagle cad에서 PCB 설계 단계에서 PCB외형을 불러오면 됩니다.
이 작업은 아래 링크 확인하시며 됩니다.
2023.06.27 - [회로설계] - 이글캐드를 활용한 제품개발 (SOS 조난 신호기 만들기-3)
이글캐드를 활용한 제품개발 (SOS 조난 신호기 만들기-3)
2023.06.30 - [회로설계] - 이글캐드를 활용한 제품개발 (신호등 만들기_2) 이글캐드를 활용한 제품개발 (SOS조난 신호기 만들기-3) 안녕하세요. 지난 시간에 이어 SOS조난 신호기 만들기 포스팅을 하겠
lbtglhs79.tistory.com
그럼 다음 포스팅에서는 PCB설계로 만나시죠.
